CTCSS encoder moduly se čtyřmi kódy

Tyto jednoduché CTCSS encoder moduly se čtyřmi kódy jsem pro vás vytvořil pro radiostanice, které nemají CTCSS zabudované z výroby. Moduly slouží k přidání subtónu do modulace, například pro aktivaci CB hotspotu, repeateru nebo jiného zařízení vyžadujícího CTCSS.

Pro CB Hotspot Sokolov je hlavní používaný subtón CTCSS 88,5 Hz.

CTCSS Encoder modul – ATmega328P, 5 V / 16 MHz

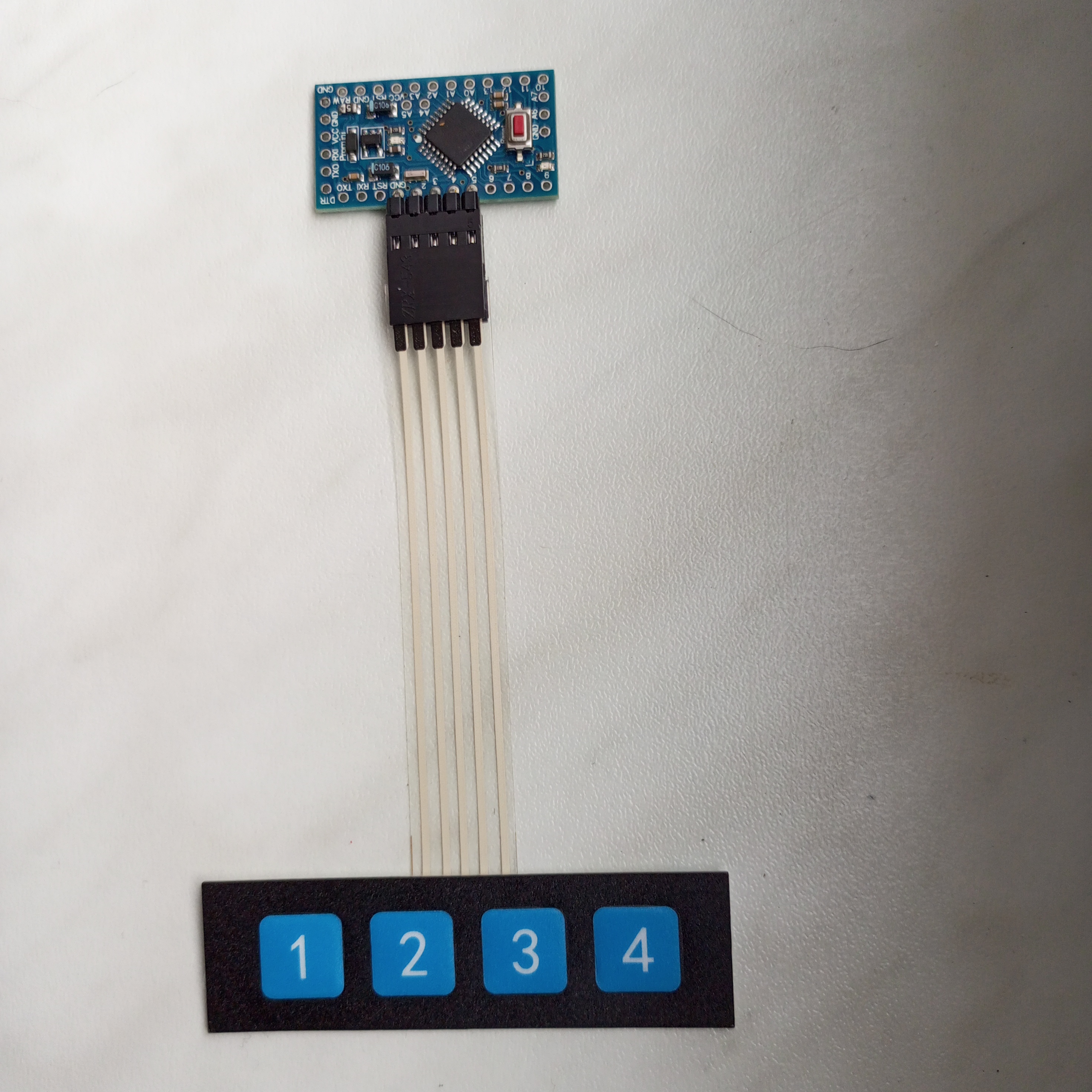

CTCSS Encoder modul ATmega328P s tlačítky

Popis

CTCSS Encoder modul s procesorem ATmega328P je jednoduchý generátor CTCSS subtónů pro radiostanice. Umožňuje přímý výběr jednoho ze čtyř přednastavených tónů pomocí samostatných tlačítek.

Po stisknutí PTT se automaticky začne generovat zvolený subtón na výstupní pin. Tento tón se přimíchá do modulace radiostanice.

Základní údaje

  • Procesor: ATmega328P
  • Napájení: 5 V
  • Takt: 16 MHz
  • Rozměr desky: cca 33 × 18 mm
  • Ovládání: 4 samostatná tlačítka

Přednastavené tóny

  • 77,0 Hz
  • 88,5 Hz
  • 103,5 Hz
  • 127,3 Hz

Vlastnosti

  • čtyři přednastavené CTCSS tóny
  • přímý výběr tónu čtyřmi tlačítky
  • automatické spuštění tónu při stisku PTT
  • vhodné pro starší CB radiostanice bez CTCSS
  • snadná úprava tónů v programu

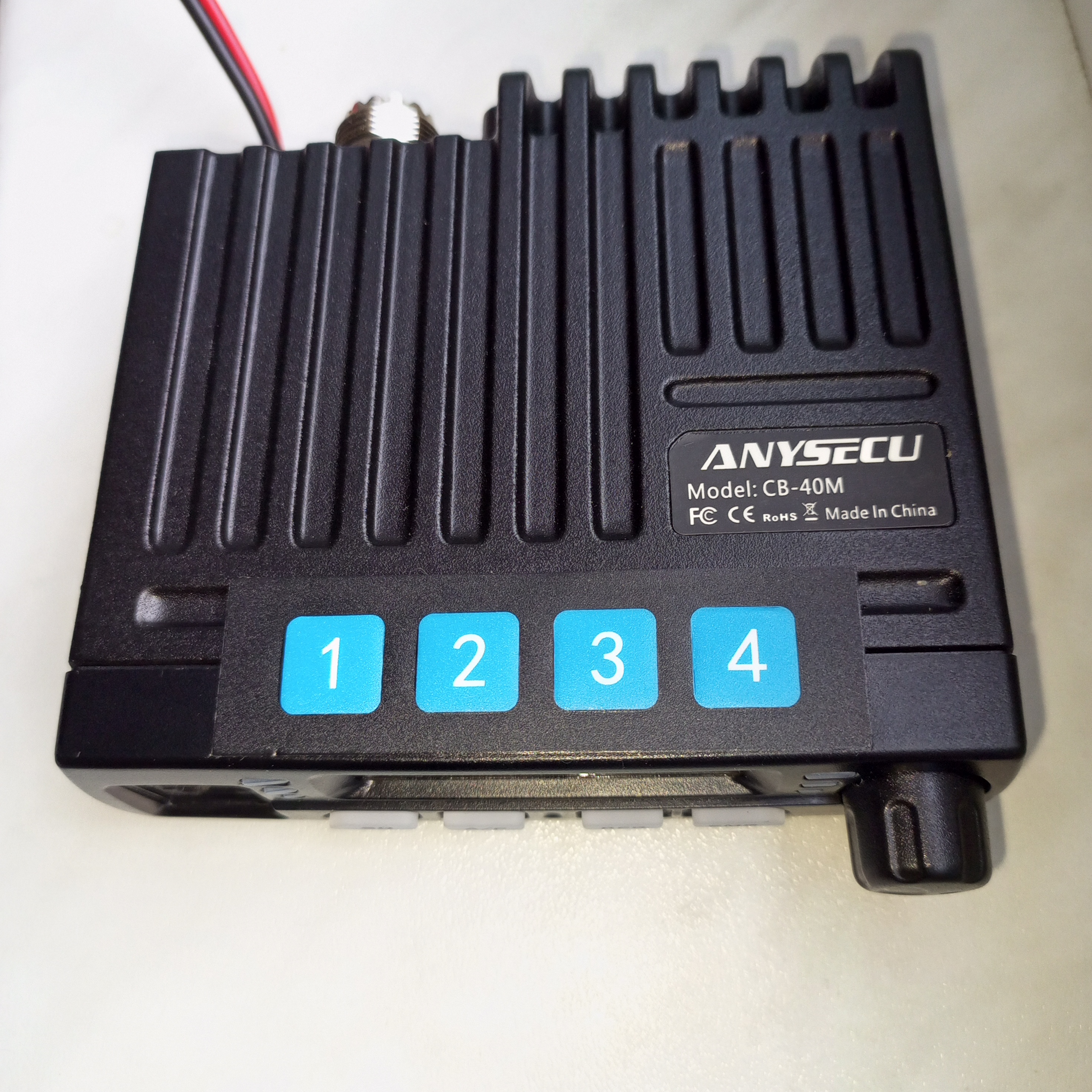

Ukázka tlačítek CTCSS na radiostanici

Ukázka montáže s tlačítky pro volbu tónu přímo na radiostanici.

Mini CTCSS Encoder modul – ATtiny85

Mini CTCSS Encoder modul ATtiny85

Popis

Mini CTCSS Encoder modul s procesorem ATtiny85 je malá varianta CTCSS generátoru vhodná pro vestavbu přímo do radiostanice. Hodí se hlavně tam, kde není dostatek místa pro větší modul s ATmega328P.

Modul umí generovat zvolený CTCSS subtón při stisku PTT a může obsahovat také volitelný Roger Beep po ukončení vysílání.

Základní údaje

  • Procesor: ATtiny85
  • Napájení: 5 V
  • Rozměr desky: cca 26 × 18 mm
  • Vhodné pro vestavbu přímo do radiostanice
  • Volba tónu přes PTT při zapnutí radiostanice

Volba CTCSS tónu

Volba CTCSS tónu se aktivuje při zapnutí radiostanice se stisknutým PTT. Po zapnutí se modul přepne do režimu výběru tónu.

V tomto režimu se krátkým stiskem PTT přepíná mezi jednotlivými CTCSS tóny. Zvolený tón se uloží do paměti EEPROM, takže po vypnutí a opětovném zapnutí radiostanice zůstane nastavený poslední použitý tón.

Potvrzení zvoleného tónu

  • 77,0 Hz = 1 krátké pípnutí
  • 88,5 Hz = 2 krátká pípnutí
  • 103,5 Hz = 3 krátká pípnutí
  • 127,3 Hz = 4 krátká pípnutí

Ukázka možného umístění

Možné umístění ATtiny85 CTCSS encoder modulu v radiostanici Allamat 27

Ukázka možného umístění mini CTCSS encoder modulu s ATtiny85 v ruční radiostanici. Díky malým rozměrům je modul vhodný pro vestavbu přímo do těla radiostanice, například pod oblast tlačítek DW a BEEP.

Použití

  • malé radiostanice s nedostatkem prostoru
  • doplnění CTCSS do starších CB radiostanic
  • aktivace CB hotspotu
  • volitelný Roger Beep
  • jednoduché spouštění CTCSS při PTT

Použití s CB Hotspotem Sokolov

CB Hotspot Sokolov používá pro lokální aktivaci subtón CTCSS 88,5 Hz. Pokud radiostanice neumí tento subtón vysílat sama, lze použít externí CTCSS Encoder modul.

Při stisku PTT modul přidá subtón do modulace a hotspot může správně rozpoznat platné zaklíčování. Pro probuzení hotspotu je potřeba zaklíčovat se správným CTCSS tónem přibližně po dobu 2 sekund.

Úroveň CTCSS tónu je důležité nastavit správně. Pokud je subtón příliš slabý, dekodér jej nemusí spolehlivě rozpoznat. Pokud je příliš silný, může být slyšitelný nebo může zhoršovat kvalitu modulace.
